Detalles del escenario:
- En el escenario actual se dispone de un módem con 2 puertos serie. En un puerto serie está conectado un contador de energía. En el otro puerto serie está conectado un PLC

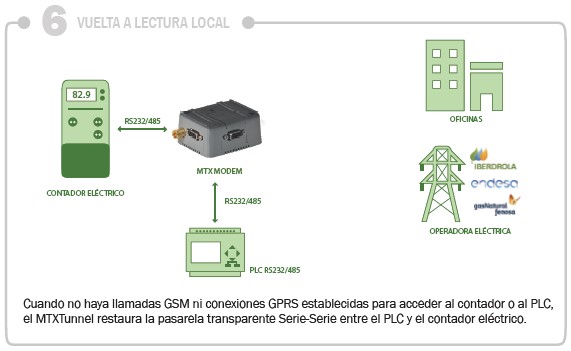

- Cuando no existe una conexión GPRS con el módem ni está una llamada GSM establecida por parte del operador, el módem debe actuar como Gateway serie-serie, es decir, todos los datos que llegan al módem del PLC éste los debe redirigir al contador de energía y viceversa, todos los datos serie que envía el contador de energía deben reenviarse al PLC

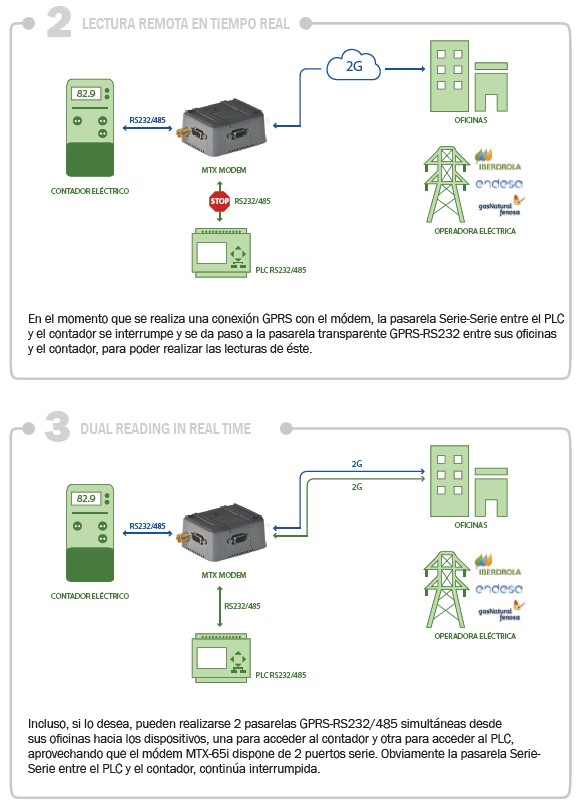

- Se deben poder establecer 2 pasarelas GPRS-Serie funcionando en paralelo. Mediante una se tendrá acceso al contador eléctrico para hacer lecturas periódicas, mediante la otra se debe poder tener acceso a los registros modbus del PLC

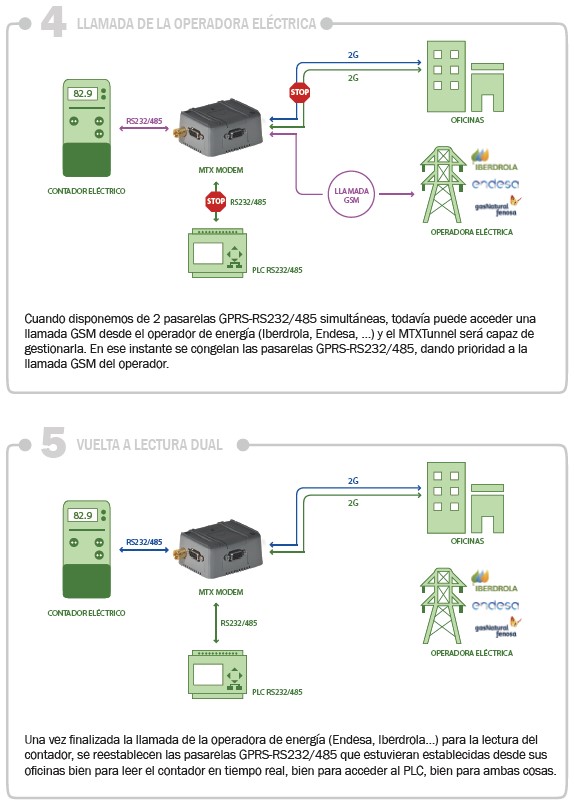

- Adicionalmente el operador de energía (Iberdrola, Endesa…) hará una llamada GSM diaria para realizar una lectura de los datos del contador. Dicha llamada GSM debe ser prioritaria, congelando las conexiones GPRS hasta la finalización de ésta
Archivo de configuración config.txt:
| Configuración | Observaciones |
| COMM_baudrate: 9600 COMM_bitsperchar: 8 COMM_autorts: off COMM_autorts: off COMM_stopbits: 1 COMM_parity: none COMM2_baudrate: 9600 COMM2_bitsperchar: 8 COMM2_autorts: off COMM2_autocts: off COMM2_stopbits: 1 COMM2_parity: none GPRS_apn: movistar.es GPRS_login: MOVISTAR GPRS_password: MOVISTAR GPRS_timeout: 0 GPRS_mode: 2g MTX_mode: server MTX_model: MTX65i MTX_ping: 35 MTX_pingIP: 8.8.8.8 MTX_radioBand: europe MTX_portAux: gateway MTX_port: 20010 Firewall_enabled: off CSD_enabled: on Telnet_enabled: on Telnet_port: 20011 Telnet_bypass: on |
Serial port baud rate Number of bits No flow control No flow control 1 stop bit No parity Serial port baud rate Number of bits No flow control No flow control 1 stop bit No parity APN GPRS from your network operator GPRS Login GPRS Password Modem is always GPRS connected IMPORTANT. For GSM call, 2G is needed MTX-Tunnel mode MTX terminal modem Ping every 35 minutes without comms IP address to ping If modem is installed in Europe Tunnelling between ports Establish GPRS Gateway, read the energy meter Accepts incoming connections from any IP Accepts GSM calls from energy operator Enabled as a secondary Gateway for PLC access TCP port receiving connections to access PLC Set to “on” to use Telnet as a second Gateway |
Detalles:
- Telnet como pasarela secundaria (tendría acceso remoto al módem con comandos embebidos entre los tags <MTXTUNNELR></MTXTUNNELR>, o mediante simples mensajes SMS de comando. Por ejemplo vía SMS puede consultar la cobertura del módem, cambiar ó leer una configuración…). Si no, para la configuración y supervisión remota del módem
Ingresar el modo de conexión «ethernet» o «módem»:
En el caso de una configuración por ethernet, tener el cuidado de que los parámetros IP sean compatibles con el acceso al servidor según la configuración de la red local del concentrador. En el caso de una conexión por ethernet, la configuración debe ser compatible con la topología de la red local del concentrador para que pueda acceder a los servidores. Esta configuración se hace a través de la página de configuración «Networks» (ver capítulo 3.2.2.3: «Redes (Networks)«).
En el caso de una conexión por módem, la configuración del módem debe ser correcta antes de poder efectuar una conexión. Esta configuración se hace en la página de configuración «Modem» (ver capítulo 3.2.2.4: «Módem«).
Los parámetros de los servidores a configurar como mínimo son los siguientes:
Por lo tanto, hay que los campos: «Interface», «Type», «Server type», «Address», «Port», «Login» y «Password».
Los otros campos se pueden dejar a los valores por defecto, a condición de que los repertorios hayan sido creados antes correctamente. (Ver capítulo 3.1.2 : «Archivos de configuración« para más detalles.
Esperar. El concentrador arrancará con su configuración de fábrica.
