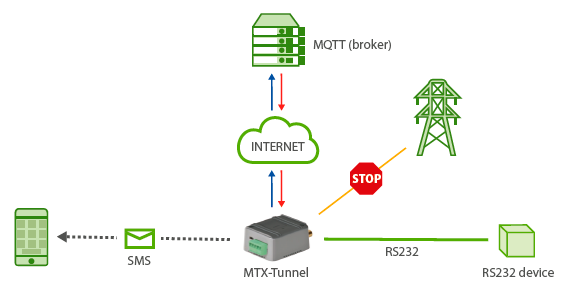

Detalles del escenario:
- Se precisa un módem para realizar una pasarela transparente IP-RS232 para la lectura de un contador. Además es necesario que el módem pueda informar en caso de una caída de alimentación, por ello el módem debe tener suficiente autonomía para enviar una alarma cuando se produzca el suceso
- Para ello se va a utilizar un módem con supercap, que le conferirá una autonomía aproximada de 1 minuto. Este módem debe enviar una alerta por SMS a un número de teléfono cuando se detecte un fallo de alimentación 220V. Debe hacer lo mismo cuando detecte que la alimentación se ha recuperado
- Además, el módem enviará un mensaje de alerta vía MQTT a una plataforma de control
Solución: MTX-Tunnel firmware + MTX-Java-IoT/MTX-Java-T/MTX-Java-T2
Archivo de configuración config.txt:
| Configuración | Observaciones |
|
COMM_baudrate: 9600 |
Serial port baud rate 8 bit data No flow control No flow control 1 stop bit No parity APN GPRS provided by the GSM operator GPRS Login GPRS Password Permanent 3G session The SIM card PIN (if there is any) RS232 IP gateway in server mode MTX modem model being used Send SMS with commands from any phone Modem won’t respond IP to a missed call/SMS Commands can be sent to the MTX by SMS MTX responds with an SMS to a command SMS Saves the alarm to be sent by MQTT Logger will send alarm by MQTT MQTT topic where the alarm will be sent MQTT service enabled in the modem Broker IP/DNS, including port Identifier Topic to which subscribes to receive commands Topic where it sends the responses to commands Service quality 300 seconds Not necessary Power failure alarm enabled Refresh feed alarm text Text alarm SMS for power failure Alarm sending telephone |
Detalles:
- El modelo de módem utilizado cuenta con un supercap interno que le permite contar con una autonomía aproximada de 1 minuto una vez pierde la alimentación
- Cuando intente resetear el módem (quitando la alimentación) recuerde que debe esperar 1 minuto a que se produzca dicho reset. Recuerde que también puede resetear el módem enviando el comando AT+CFUN=1,1
- El mensaje MQTT que enviará el módem cuando se produzca una alarma por falta de alimentación tendrá el formato como muestra el siguiente ejemplo:
{“IMEI”: 357299070187619, “TS”: “03/30/04 12:55:50”, “TYPE”: “POWER”, “APOW”: 1}
- El mensaje MQTT que enviará el módem cuando se reestablezca la alimentación tendrá el formato como muestra el siguiente ejemplo:
{“IMEI”: 357299070187619, “TS”: “03/30/04 12:58:32”, “TYPE”: “POWER”, “APOW”: 0}
Donde:
IMEI: es el identificador único del módem
TS: es el time stamp de cuándo se produjo el evento
TYPE: indica el tipo de trama de datos. POWER indica alarma de alimentación
APOW: 1= alarma de alimentación activa. 0= alarma de alimentación desactiva
