Tunnel – Alarma por Llamada de Voz por cambio de hasta 2 Entradas Analógicas de 0-10V y 4-20mA.

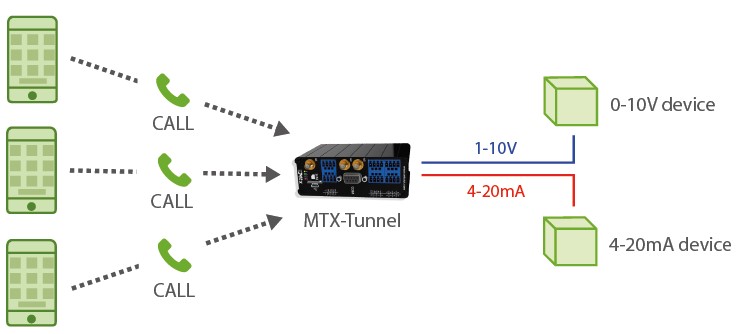

Detalles del escenario:

• Se necesita monitorizar 2 sensores analógicos, uno de 0-10V y otro de 4-20mA
• Si el sensor de 0-10V registra un voltaje superior a 8V o inferior a 2V, se debe realizar una llamada de voz de alerta a una serie de números de teléfono
• Si el sensor de 4-20mA registra una corriente superior a 16mA o inferior a 8mA, se debe realizar una llamada de voz de alerta a una serie de números de teléfono
• Los números de teléfono que recibirán las llamadas de alerta son +34666123456, +34666123457 y +346661234568
• Para evitar el envío de un número elevado de llamadas (cuando el valor medido se encuentre justo en los límites de alarma) debe configurarse una histéresis de 100mV para el caso del sensor 0-10V y de 0.5mA para el caso del sensor 4-20mA
• También debe establecerse un timeout de 5 minutos por entrada, es decir, que no se realizará más de 1 llamada en una ventana de 5 minutos por la activación de una determinada entrada analógica

Solución: MTX-Tunnel firmware + MTX-IOT-S [4-N]

Archivo de configuración config.txt:

Configuración	Observaciones
MTX_pin: 0000 MTX_model: 199802407 MTX_mode: none SMS_allPhones: off SMS_validPhone1: +34666123456 SMS_validPhone2: +34666123457 SMS_validPhone3: +34666123458 ALARM_smsNumber1: +34666123456 ALARM_smsNumber2: +34666123457 ALARM_smsNumber3: +34666123458 ADC_mode0: voltage ADC_config0: ADC_config0: call;2000;8000;100;300 ADC_mode1: current ADC_config1: ADC_config1: call;8000;16000;500;300	PIN if it has one Device model Gateways used Phone numbers Phone number 1 Phone number 2 Phone number 3 Phone number 1 Phone number 2 Phone number 3 ADC0 configured as voltage – ADC1 configured as current –

Detalles

• La configuración de las entradas como
  “call;1;300” indica lo siguiente: “call” > La entrada se configura para enviar alarma por llamada de voz. (La llamada de voz se realizará, pero no reproducirá ningún audio al otro extremo del teléfono)
  “1” > El 2 indica que se configura la entrada digital para realizar la llamada de voz por activación de la entrada (cuando ésta se cierra llevándola a masa)
  “300” > Indica el timeout de la entrada digital, en segundos. Eso quiere decir que, aunque se produzcan múltiples cambios en la entrada digital, nunca se va a realizar más de 1 llamada en una ventana de 5 minutos (5 minutos = 300 segundos)
