Descripción E/S: MTX-IoT-S

Descripción de las interfaces de E/S:

• Conexión bornas: 8 GPIOs configurables por software como Entrada Digital o como Salida
  Digital, y 2 conversores A/D (0-50V en modo tensión. 0-20mA en modo corriente, configurables
  por microswitches)
• Interfaces serie: 1 puerto RS232 (DB9). y 1 puerto RS485
• 1 relé de 16V 1A
• GPS interno conectado al puerto serie secundario (soportado en modelos: MTX-IoT-S [4-N-GPS])
• El software MTX-Tunnel usa las entradas salidas de la siguiente manera:

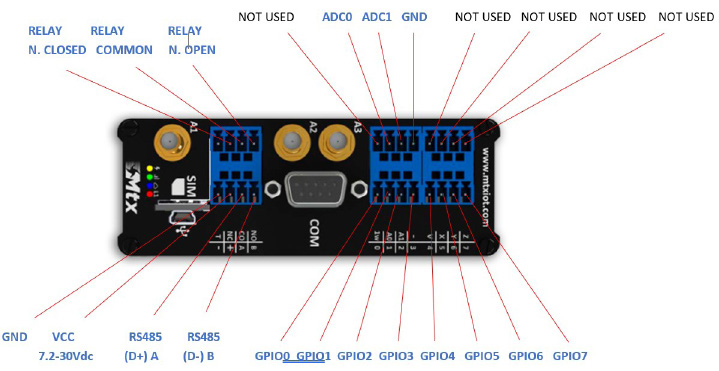

GPIO	SITUACIÓN	PIN	E/S	FUNCIÓN
GPIO0	B2-2	1	Digital I/O	I: active via dry contact to GND O: open collector
GPIO1	B2-2	2	Digital I/O	I: active via dry contact to GND O: open collector
GPIO2	B2-2	3	Digital I/O	I: active via dry contact to GND O: open collector
GPIO3	B2-2	4	Digital I/O	I: active via dry contact to GND O: open collector
GPIO4	B2-2	5	Digital I/O	I: active via dry contact to GND O: open collector
GPIO5	B2-2	6	Digital I/O	I: active via dry contact to GND O: open collector
GPIO6	B2-2	7	Digital I/O	I: active via dry contact to GND O: open collector
GPIO7	B2-2	8	Digital I/O	I: active via dry contact to GND O: open collector
GPIO8	B1-1	2 (NC) 3 (COM) 4 (NO)	Relay O	16V / 1A
ADC0	B2-1	2	Analog input	0-50V / 0-20mA
ADC1	B2-1	3	Analog input	0-50V / 0-20mA
GND	B1-2	1	GND (power)
VCC	B1-2	2	VCC (power)	Voltage 7.2Vdc – 30Vdc
RS485 A	B1-2	3	RS485 A (D+)	RS485 COMM2_ serial port
RS485 B	B1-2	4	RS485 A (D-)	RS485 COMM2_ serial port

• La columna “GPIO” hace referencia al nombre de la señal E/S del módem MTX
• La columna “Situación” indica en qué conector del módem MTX se encuentra dicha E/S
• La columna “Nº PIN” indica en qué pin del conector se encuentra la E/S
• La columna “E/S” indica el tipo de E/S
• Cada entrada digital puede configurarse para: entrada normal sin funcionalidad especial, alarma sms por cambio de estado, wakeup, contador de pulsos, ejecución de comandos at por cambio de estado, envío de mensaje MQTT por cambio de estado, alarma por llamada de voz por cambio de estado. Consultar ejemplos del Anexo 8 para más información.
• Cada entrada analógica puede configurarse para: entrada normal sin funcionalidad especial, alarma sms por superar umbrales configurables, ejecución de comandos AT por superar umbrales configurables, envío de mensaje MQTT por variación del valor de entrada configurable, alarma por llamada de voz por superar umbrales configurables, wakeup.
• Cada salida digital o relé puede configurarse para: salida normal sin funcionalidad especial (cambio de estado mediante comandos AT), activarse/desactivarse en función de la hora, salida temporizada, salida activada/desactivada en función de una entrada digital, salida activada / desactivada en función del valor de una de las entradas analógicas del módem, salida activada / desactivada en función del valor de un registro modbus de un dispositivo modbus RTU conectado al puerto serie (232/485) del módem MTX, salida activada X segundos por llamada perdida desde un número de teléfono, salida activada / desactivada en función de reloj astronómico, etc.

La antena 3 va destinada al GPS en los modelos que lo soportan.
